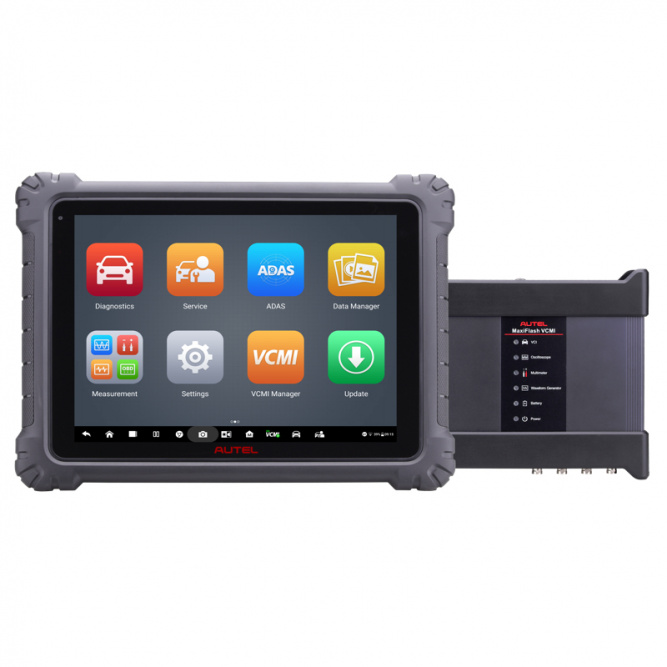

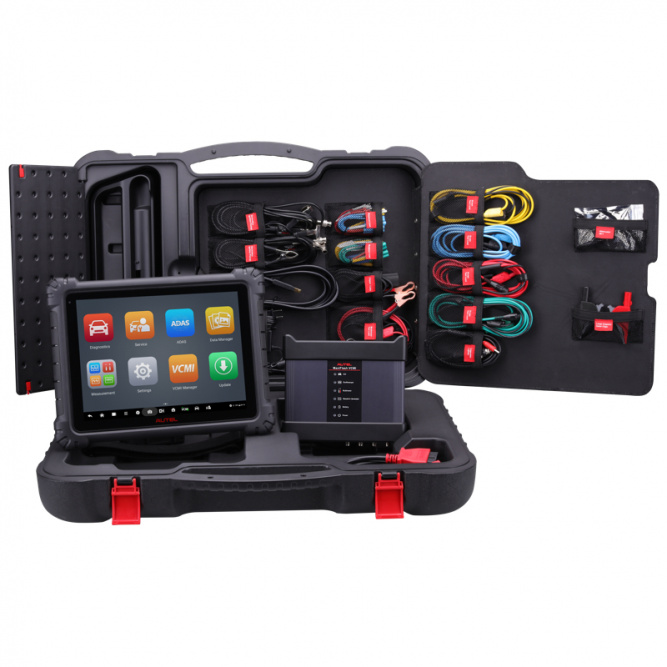

Диагностический сканер Autel MaxiSYS ULTRA

Autel MaxiSYS ULTRA - автосканер, позволяющий выполнять полностью все базовые диагностические процедуры на OEM уровне (ошибки, параметры, активации, тест-блоки и прочее). Создан для диагностов и автоэлектриков, специализирующихся на углубленной диагностике электронных систем управления, а также для высококвалифицированных специалистов в области автодиагностики для решения задач, требующих специализированных функций OEM и инженерного уровня (замены ECU, дооснащения и изменения конфигураций).

Прибор оснащен специальным измерительным блоком VCMI и отличается крупным и мощным планшетом с функцией мультиэкрана.

Основные особенности MaxiSYS ULTRA:

• Поддержка специализированных функций:
  - офлайн кодирование и программирование ECU;
  - онлайн кодирование и программирование ECU;
  - инженерные функции кодирования ECU;
  - Cloud BackUp – функции сохранение кодировочных данных (конфигурация);
  - OEM диагностики J2534.
• Поддержка расширенных функций диагностики:
  - Ведомый поиск неисправностей;
  - Тест-блоки с интегрированными функциями осциллографа, мультиметра и генератора сигналов;
  - Проверка шин CAN – CAN BUS CHECK;
  - Топология блоков управления на автомобиле.
• Информационная поддержка:
  - Топология шин;
  - Онлайн база TSB или технические бюллетени;
  - Анализ кодов неисправностей;
  - Советы по ремонту;
  - Repair Assist интеллектуальный помощник по ремонту;
  - Интеграция с базой данных по ремонту и обслуживанию Haynes PRO FULL Electronics.
• Обучение:
  - Оффлайн обучение на базе лаборатории BrainStorm;
  - Онлайн курсы по базовой диагностике Autel;
  - Онлайн курсы по специализированным функциям MaxiSys.

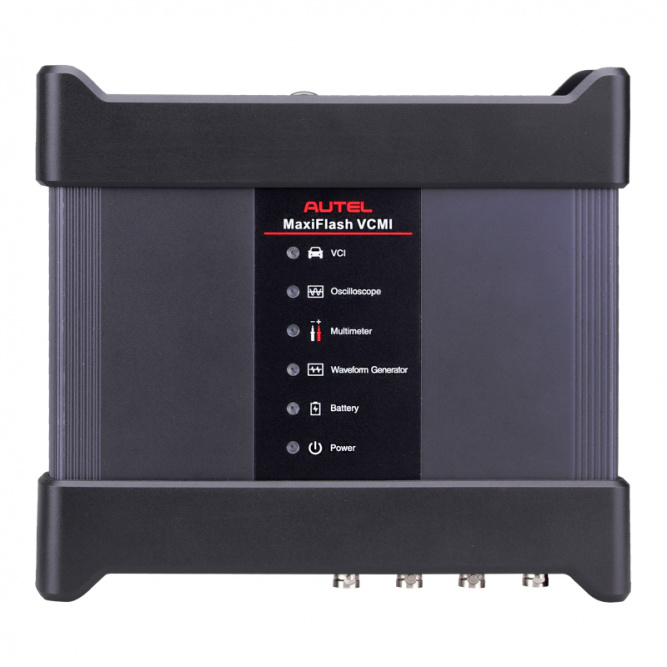

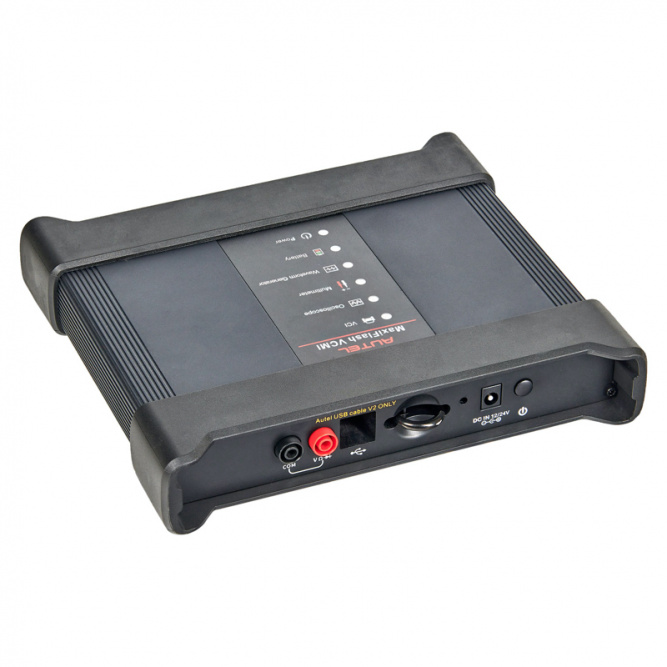

• Особенности измерительного модуля VCMI:
  - Встроенный 4-х канальный осциллограф с частотой дискретизации 20 MHz на канал и амплитудой входного напряжения до 200В, что более чем достаточно для диагностики всех сигналов, включая высокоскоростных шин передачи данных автомобиля.
  - Встроенный модуль стандартного мультиметра позволяет осуществлять стандартные измерения необходимых параметров.
  - Генератор сигналов может быть крайне полезен при проверке электронных блоков управления для имитации входящих сигналов в блок и диагностикой реакции блока на сигнал. Генератор позволяет имитировать сигналы в диапазоне от 0,1В до 12В, с частотой в диапазоне от 1Гц до 30кГц и коэффициентом заполнение от 1% до 99%.
  - Встроенный модуль проверки шины CAN позволяет проверить работоспособность шины при подключении к диагностическому разъёму.

Поддержка автомобильных марок:

• Россия: ВАЗ, ГАЗ, ИЖ, КАМАЗ, МАЗ, ПАЗ, СеАЗ, УАЗ, ЗАЗ;
• Европа: EU Ford, Renault, Abarth, Alfa Romeo, Bugatti, Opel, Vauxhall, Saab, Land Rover, Jaguar, Mercedes Benz, Mercedes Benz Sprinter, Maybach, Smart, Porsche, Volvo, VW, Audi, Bentley, Seat, Skoda, Lancia, Lamborghini, BMW, MINI, VW CV, Citroen, VW LT3, DACIA, Rolls-Royce, Fiat, Peugeot, Aston Martin, Maserati, Ferrari, Iveco LD, MAN LD;
• Япония: Honda, Suzuki, Isuzu, Acura, Nissan, Infiniti, Toyota, Lexus, Scion, Mitsubishi, Subaru, Daihatsu (Eng), Mazda; Nissan GTR, Fuso, UD, Hino, Maruti Suzuki;
• Корея: Hyundai, Kia, SsangYong, DAEWOO, Samsung;
• Китай: Byd, Chery, Geely, Brilliance, Great Wall, Foton, Borgward (Eng), MG (Eng), DFSK, Zotye (Eng), BAIC Motor(Eng), Emgrand, DongFeng (Fengguang), Maxus (Eng), BAIC Senova (Eng);
• США: Chrysler, Jeep, GM, Dodge, Ford;
• Малайзия: Perodua (Eng), Proton (Eng);
• Индия: Mahindra (Eng).

Технические характеристики:

Характеристики планшета:

• Операционная система: Android 7.0;
• Процессор: Samsung Exynos8895V octa-core Processor (2.3GHz Quad-core Mongoose + 1.7GHz Quad-core A53);
• Память: 4 Гб RAM и 256 Гб встроенной памяти;
• Дисплей: 12,9" дисплей Retina с разрешением 2732X2048 и емкостным сенсорным экраном;
• Связь: WiFix2 (802.11 a/b/g/n/ac 2x2 MIMO), BT v.2.1 + EDR, GPS, USB 2.0 (Two USB HOST Type A, one USB mini device), HDMI 2.0, SD карты (до 256Гб);
• Камера: основная 16.0 мегапикселей с автофокусом и вспышкой, фронтальная 5 мегапикселей;
• Сенсоры: Датчик наружного света, G-сенсор;
• Питание и батарея: 3.7V/18000 mAh литий-полимерная батарея, энергопотребление DC/12V/3A;
• Аудио вход/выход: микрофон, двойные колонки, 3-полосный 3,5 мм стерео / стандартный разъем для гарнитуры;
• Входное напряжение: DC/12V/3A;
• Рабочая температура: от 0 °C до +50 °C;
• Температура хранения: от -20 °C до +60 °C;
• Габариты: 366.5 мм x 280,9 мм x 34 мм;
• Вес: 2,18 кг;
• Протоколы: DoIP, PLC J2497, ISO-15765, SAE-J1939, ISO-14229 UDS, SAE-J2411 Single Wire Can (GMLAN), ISO-11898-2, ISO-11898-3, SAE-J2819 (TP20), TP16, ISO-9141, ISO-14230, SAE-J2610 (Chrysler SCI), UART Echo Byte, SAE-J2809 (Honda Diag-H), SAE-J2740 (GM ALDL), SAE-J1567 (CCD BUS), Ford UBP, Nissan DDL UART with Clock, BMW DS2, BMW DS1, SAE J2819 (VAG KW81), KW82, SAE J1708, SAE-J1850 PWM (Ford SCP), SAE-J1850 VPW (GM Class2).

Характеристики осциллографа:

• Количество каналов: 4;
• Полоса пропускания: 20 МГц;
• Максимальная частота дискретизации: 1 или 2 канала: 80 Мвыб/с*, 3 или 4 канала: 20 Мвыб/с (миллион выборок в секунду)
  1) В случае выбора любого одного канала максимальная частота дискретизации составляет 80 Мвыб/с.
  2) При выборе двух каналов (AC, BC, AD или BD) максимальная частота дискретизации также составляет 80 Мвыб/с.
  3) Выбор двух каналов AB/CD или более трёх любых каналов снижает максимальную частоту дискретизации до 20 Мвыб/с.
• Диапазоны изменения входных сигналов (весь диапазон): ±50 мВ ... ±200 В;
• Чувствительность: 10 мВ/дел ... 40 В/дел;
• Входная связь: Переменный/постоянный ток;
• Входной импеданс: 1 MОм при параллельном конденсаторе 25пФ;
• Разрешение по вертикали: 12 бит;
• Буферная память: 32 МБ, распределяется между активными каналами;
• Диапазоны временной развертки: 100 нс/дел ... 1000 с/дел;
• Подключение: USB 2.0, Wi-Fi;
• Максимальная дальность связи по каналу: Wi-Fi, До 29,4 м (98 футов);
• Точность по постоянному току: ±1 % от всей шкалы;
• Диапазон относительной влажности при хранении: 5 % ... 95 % без конденсации.

Характеристики мультиметра:

• Диапазон напряжений: Постоянное напряжение 200 В;
• Переменное напряжение: 200 В RMS;
• Диапазон сопротивления: 1 Ом ... 10 МОм;
• Диод: 2 В;
• Диапазон частот: 1 Гц ... 1 МГц;
• Диапазон коэффициента заполнения: 1 % ... 99 %;
• Диапазон ширины импульсов: 1 мкс ... 1000 мс;
• Диапазон токов: 0 А ... 65 А (токоизмерительные клещи 65 А), 0 А ... 650 А (токоизмерительные клещи 650 А).

Характеристики генератора сигналов:

• Диапазон напряжений: 0,1 В ... 12 В;
• Частотный выход: 1 Гц ... 30 кГц;
• Диапазон коэффициента заполнения: 1 % ... 99 % (1 Гц ... 30 кГц).

Презентация сканеров линейки MS909, MS919, ULTRA:

Комплектация:

• Autel MaxiSys Ultra – 1 шт.
• MaxiFlash VCMI – 1 шт.
• Главный кабель – 1 шт.
• Док. станция – 1 шт.
• Кабель USB 2.0 v.2 – 1 шт.
• Адаптер питания от сети 220 В – 1 шт.
• Кабель питания от аккумулятора – 1 шт.
• Кабель питания от прикуривателя – 1 шт.
• Предохранители – 2 шт.

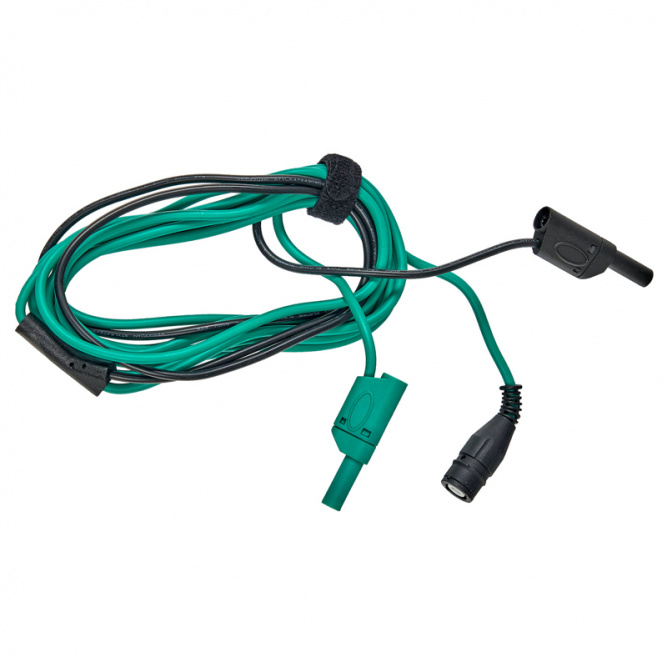

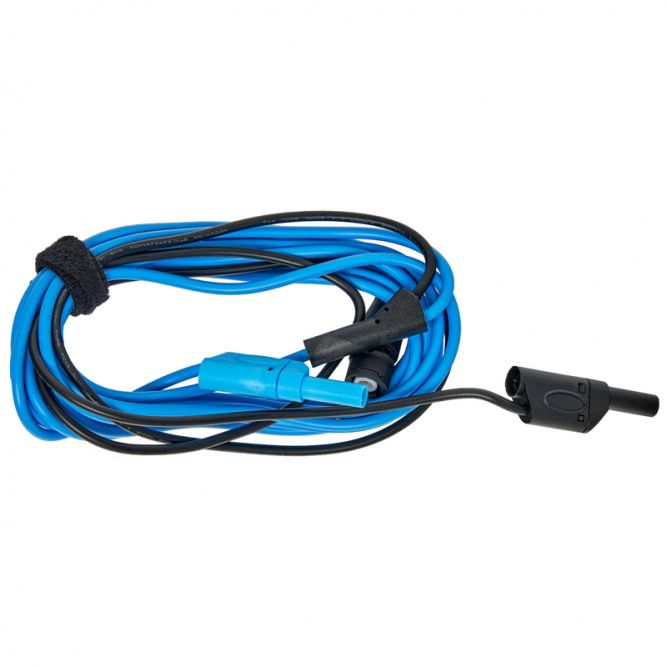

• Экранированный измерительный провод осциллографа – 4 шт.
• Измерительный провод мультиметра - 2 шт.

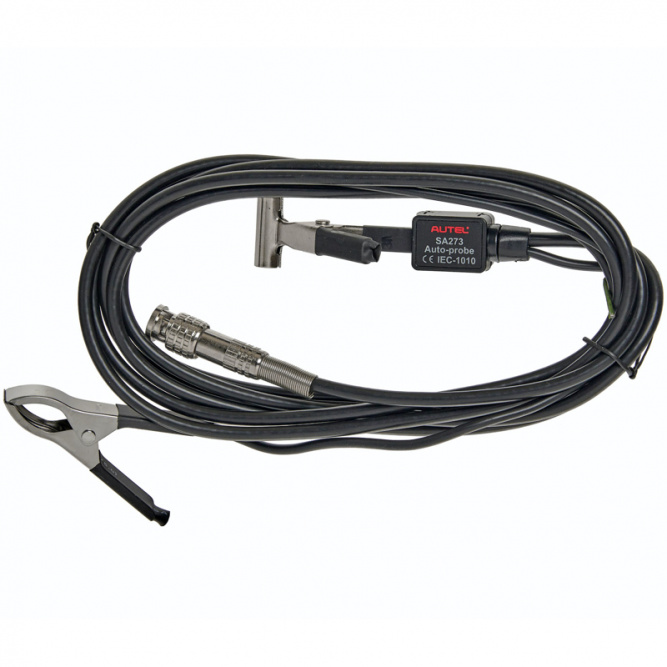

• Адаптер для вторичной цепи зажигания - 2 шт.

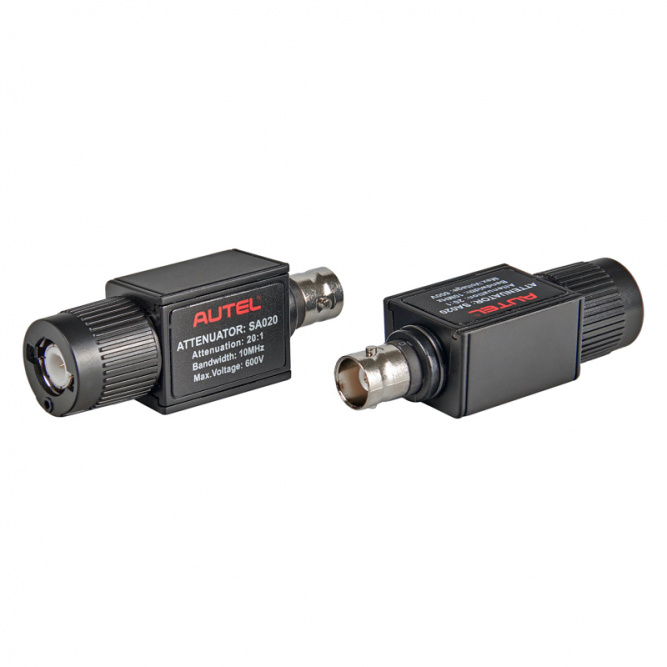

• Аттенюатор 20:1 – 2 шт.
• Провода для подключения в разрыв – 4*6шт.

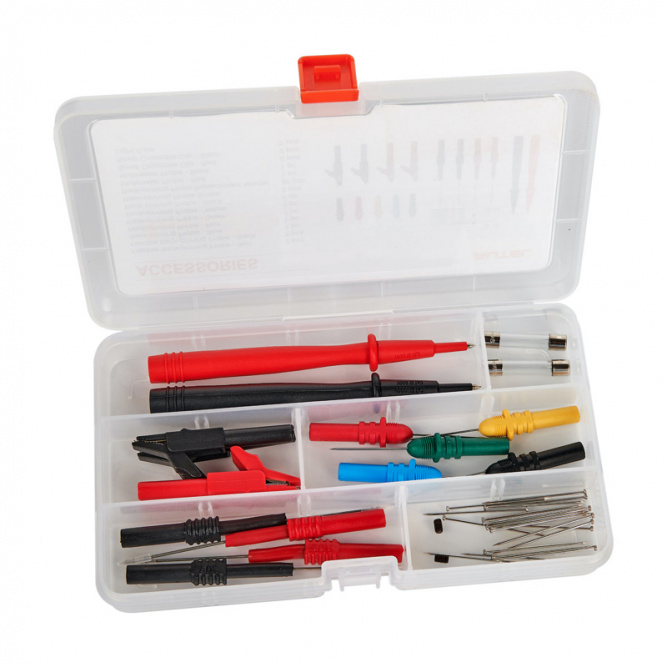

• Измерительный щуп мультиметра - 2 шт.
• Гибкий прокалыватель проводов - 2*2 шт.
• Прокалыватель проводов - 5 шт.
• Винт для крепления игл прокалывателя - 2 шт.
• Дополнительные иглы прокалывателя - 20 шт.
• Зажимы типа «крокодил» (малые) - 2*2 шт.
• Зажимы типа «крокодил» (большие) - 2 шт.
• Краткое руководство пользователя – 1 шт.
• Упаковочный лист – 1 шт.
• Мягкая ткань для экрана – 1 шт.
• Кейс для хранения и транспортировки – 1 шт.

Руководство пользователя (3.6 Мб)
