Мотор-тестер MTPro 4.1 (зажигание x 4)

Осциллограф (мотор-тестер) MT Pro 4.1 предназначен для проверки систем подачи топлива, зажигания, газораспределения, определения неисправностей аккумулятора и генератора транспортного средства.

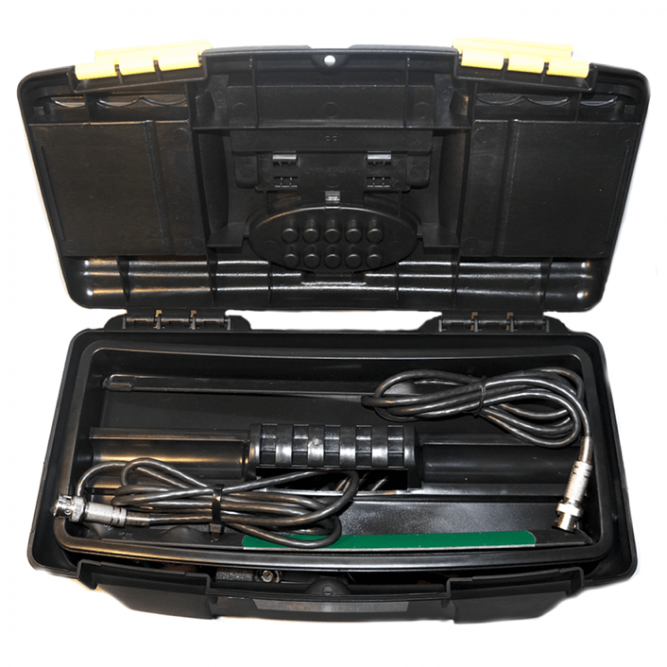

Состав комплекта:

• Мотор-тестер MT Pro 4.1.
• Активная экспресс-линейка.
• Комплект щуп-игла х4.
• Комплект датчиков нового образца DIS-4.
• Комплект накладных датчиков Lx4 для диагностики ИКЗ.
• Активный щуп.

Предназначен для поиска неисправностей и анализа работы следующих электронных систем:

Система зажигания:

• Анализ режима работы и выявление неисправностей катушки зажигания - межвитковые замыкания, контроль правильности подключения, пробои.
• Анализ состояние свечей и свечных проводов - нагары, обрывы, пробои.
• Диагностика датчиков системы зажигания - индуктивный, холла.
• Определение углов опережения зажигания без помощи стробоскопа.

Система топливоподачи:

• Проверка датчиков: температуры, кислорода, массового расхода воздуха, положения дроссельной заслонки и т. д.
• Проверка работы исполнительных механизмов.
• Проверка топливных форсунок - межвитковые замыкания обмоток форсунок, длительность фазы впрыска и т.д.

Система газораспределения:

• Анализ правильности установки ремня ГРМ.
• Определение относительной компрессии по цилиндрам в режиме стартерной прокрутки.
• Измерение компрессии на заведённом двигателе и в режиме прокрутки.
• Анализ работы клапанов.

А также проверка работы генератора и системы зарядки АКБ.

MT Pro 4.1 работает в трёх режимах:

Режим осциллографа - обычный аналоговый осциллограф.

Покадровый режим - данные каждого кадра при измерении отображаются на экране компьютера и записываются в память жёсткого диска для дальнейшего просмотра.

Режим самописца - данные отображаются в режиме реального времени и записываются в память жёсткого диска непрерывным потоком для дальнейшего просмотра.

Функциональные возможности MT Pro 4.1:

• Одновременное отображение на экране данных с 1, 2, 3 ... 7, 8 аналоговых каналов и 9-го канала синхронизации.
• Синхронизация от сигналов любых электрических цепей автомобиля.
• Время регистрации сигналов ограничено только ёмкостью жёсткого диска.
• Сохранение полученных данных для дальнейшего анализа.

Технические характеристики:

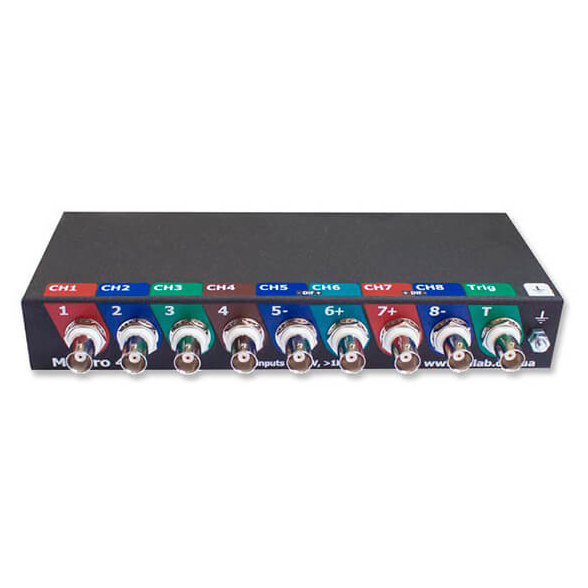

Аналоговые каналы:

• Количество универсальных аналоговых каналов: 8.
• Количество одновременно включенных каналов: 1, 2, 3, 4, 5, 6, 7, 8 в режиме самописца; 1, 2, 4 или 8 в режиме осциллографа.
• Количество аппаратных поддиапазонов канала: 12.
• Аппаратные поддиапазоны канала: ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В.
• Дополнительные усилители x1, x2, x5, x10: в каналах 6 и 8.
• Входное активное сопротивление канала: не менее 1 МОм.
• Опционально включаемый псевдодифференциальный вход: канал 6 - канал 5, канал 8 - канал 7.

Канал синхронизации:

• Количество универсальных каналов синхронизации: 1.
• Количество аппаратных поддиапазонов канала: 12.
• Аппаратные поддиапазоны канала: ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В.
• Входное активное сопротивление канала: не менее 1 МОм.
• Режимы работы:
  - низкочастотный аналоговый канал;
  - детектор отрицательных импульсов;
  - детектор положительных импульсов.

Максимальная частота дискретизации в режиме осциллографа и самописца:

• 6 МГц (в 1-но канальном режиме).
• 3 МГц (в 2-х канальном режиме).
• 2 МГц (в 3-х канальном режиме).
• 1 МГц (в 4…6-ти канальном режиме).
• 500 КГц (в 7 и 8-ми канальном режиме).

Гальваническая развязка:

• Тестовое напряжение изоляции: 1КВ в течение 60 секунд.
• Сопротивление изоляции: не ниже 1000 МОм.
• Ёмкость изоляции: не выше 60 пФ.

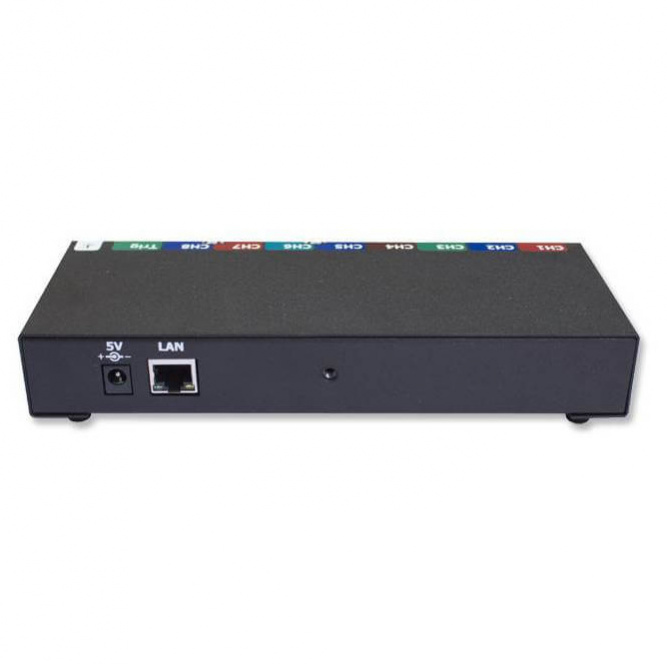

Напряжение питания: 5 ±0.5 В (кабель питания от USB в комплекте).

Потребляемая мощность: не более 1.8 Вт.

Интерфейс связи с ПК: Ethernet 100M (в комплекте).

Печатная плата разрабатывалась с учётом максимальной помехоустойчивости. Используются только качественные иностранные комплектующие. Электронная начинка прибора защищена металлическим ударопрочным корпусом с нескользящей поверхностью. Специальная сталь корпуса практически на 100% гасит внешние электромагнитные помехи от высоковольтных цепей систем зажигания.
