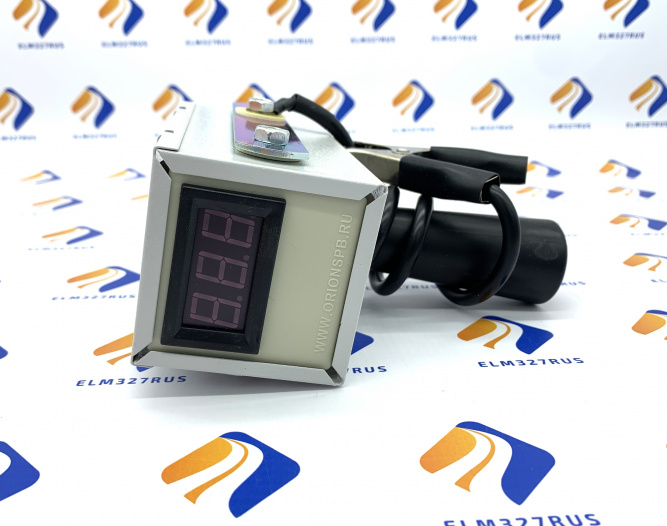

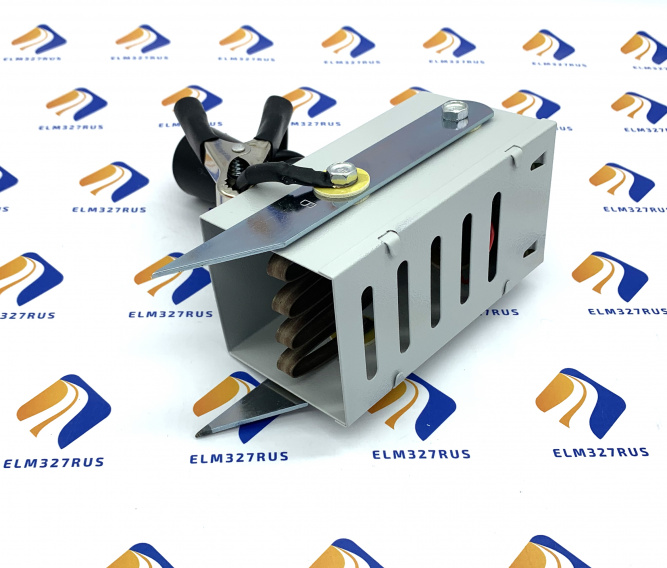

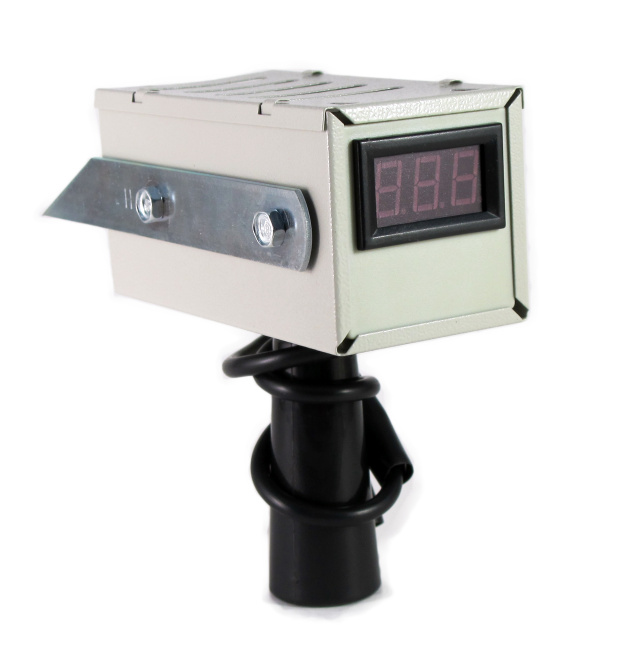

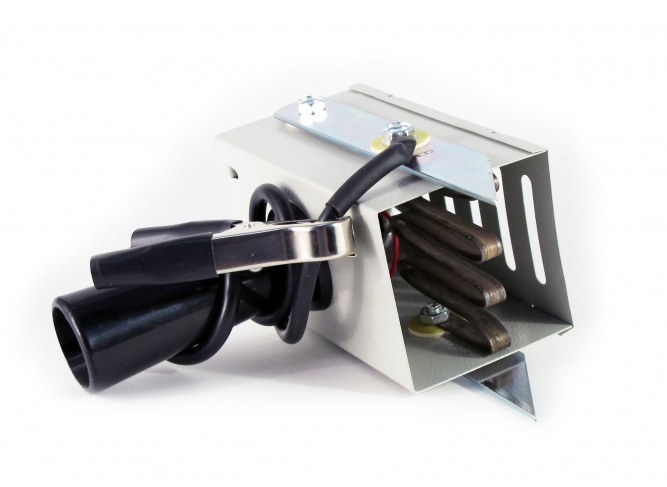

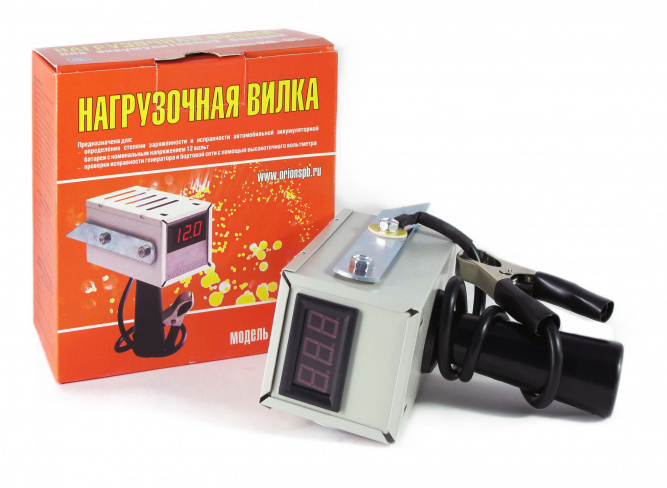

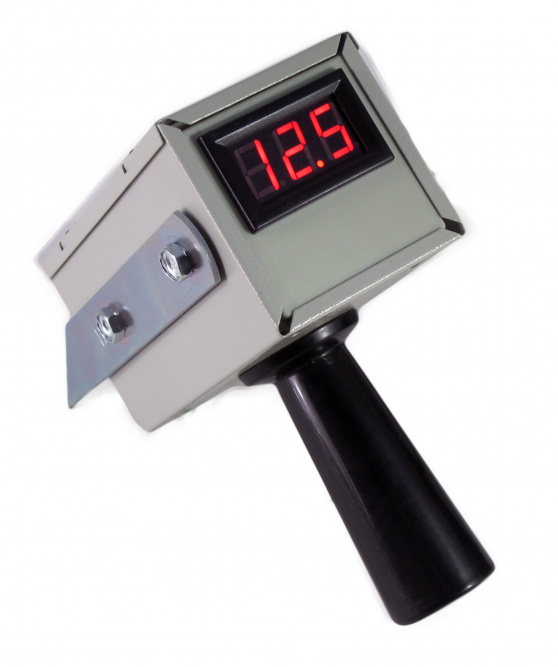

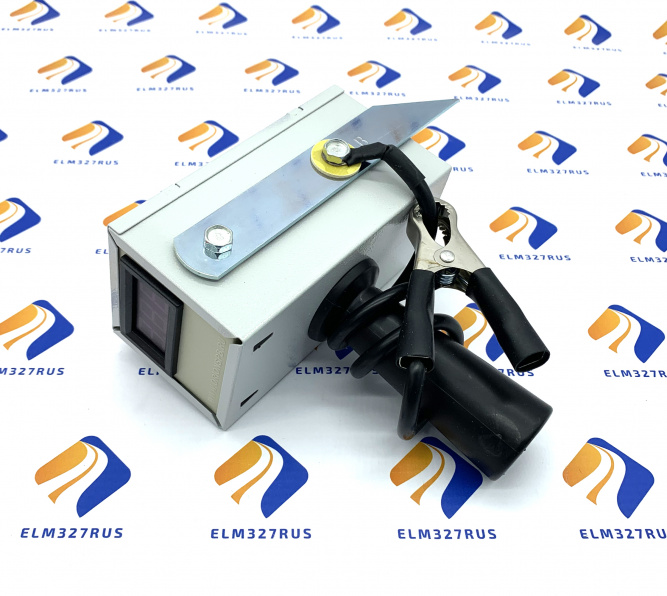

Нагрузочная вилка НВ-05 с электронным дисплеем

Орион НВ-05 - прибор для определения исправности и заряженности АКБ с номинальным напряжением 12В, а также для проверки исправности генератора бортовой сети с помощью высокоточного вольтметра.

Основные особенности:

• Прибор оснащен цифровым LED вольтметром, благодаря которому показания легко считать даже в условиях плохой видимости;
• Корпус прибора имеет коррозиестойкое покрытие, в следствие чего срок его службы значительно продлевается;
• Наличие двух электродов упрощает использование прибора.

Как проверить батарею с помощью нагрузочной вилки:

1. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка должна быть кратковременной.
2. Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1.7-1.8 В.
3. Если напряжение не изменяется в течение 5 секунд, одинаково для всех элементов, но величина его находится в пределах 1.4-1.7 В, необходимо произвести зарядку АКБ.
4. Если напряжение ниже 1.4 В, батарея неисправна и её следует заменить.
5. Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1.4-1.5 В свидетельствует о 75%-ной разрядке аккумулятора. В диапазоне 1.5-1.6 В - о 50%-ной разрядке. В диапазоне 1.6-1.7 В - о 25%-ной разрядке. В диапазоне 1.3-1.4 В - о 100%-ной разрядке или о неисправности элемента.
6. При отличии напряжения на 0.2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.

Технические характеристики:

• Номинальное напряжение АБ: 12 В
• Емкость тестируемых АБ: до 190 А-ч
• Диапазон вольтметра: 5-30 В
• Точность: 1%
• Номинальное сопротивление: 0,1Ом ± 10%
• Рабочий диапазон температур: –30°С – +60°С
• Время измерения:
  • под нагрузкой, электрод «Н»: не более 5 сек.
  • без нагрузки, электрод «В»: не ограничено
