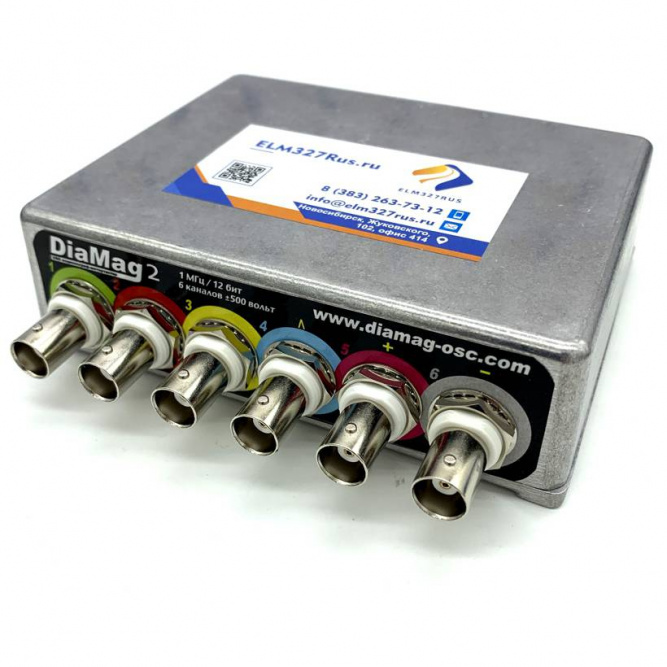

Профессиональный мотор-тестер DIAMAG 2 (базовый комплект)

В базовую комплектацию включено: осциллограф DIAMAG 2 (основной блок), USB кабель, программное обеспечение.
Выбрать и приобрести необходимые вам датчики и щупы можно здесь. Также все датчики и щупы представлены в составе полного комплекта.

DiaMag 2 - профессиональный мотор-тестер для быстрого и точного определения неисправностей в любом двигателе любого автомобиля. Шестиканальный осциллограф способен проверить системы зажигания и клапанов, правильность установки ремня или цепи ГРМ, компрессии, тока прокрутки и другие параметры.

Устройство имеет очень прочный корпус из алюминия, который защитит его от механических повреждений. Также корпус является экраном от помех. Прибор обладает низким уровнем собственных шумов.

Все осциллографы DIAMAG 2 собираются на автоматической линии из импортных комплектующих, что обеспечивает отличное качество.

Все шесть каналов мотор-тестера абсолютно одинаковые, но 4, 5 и 6 каналы имеют дополнительные функции: на 4м канале - пиковый детектор, а 5 и 6 каналы могут работать в режиме дифференциального входа (аппаратно). Таким образом 4, 5, 6 каналы используются как адаптер зажигания при диагностике системы зажигания.

Технические характеристики

• Количество каналов: 6
• Диапазоны измерений: ±-0.1...±500 Вольт
• Максимальная частота дискретизации:
  • в режиме самописца 1 мГц
  • в режиме осциллографа 1 мГц

Мотор-тестер работает как с 32 битными операционными системами (Windows XP, Windows VISTA, Windows 7), так и с 64 бит Windows 7 и т.д.

Основные функции

• Анализ эффективности работы цилиндров по сигналу с ДПКВ (скрипт Шульгина)
• Полностью автоматический анализ системы зажигания. (Не надо делать никаких настроек уровней синхронизации и т. д.)
• Экспресс диагностика (автоматическая настройка диапазонов, инверсии и т. д.)
• Сравнение работы цилиндров по сигналам с различных датчиков, в том числе: с датчика разряжения во впускном коллекторе, с датчика разряжения в выхлопной трубе, с датчика разряжения в топливной рампе, форсунок, первичного и вторичного зажигания и т. д.
• Анализ компрессии по падению напряжения АКП.
• Анализ давления в цилиндре (скрипт PX): расчет степени сжатия, определения наличия нагара в цилиндре, проверка правильности установки фаз (ремня) ГРМ, контроль работы клапанов, оценка утечек рабочей смеси в цилиндре, проверка забитости катализатора и т. д.
• Оценка относительной компрессии в динамике.
• Проверка производительности форсунок.
• Проверка работы генератора и системы зарядки аккумулятора (вых. напряжение и ток генератора, определение неисправностей выпрямительных диодов, зависания щеток и т.д.).
• Многофункциональная линейка для измерения фаз ГРМ.
• Можно также создавать свои настройки каналов, под любые датчики и т. д. Все готовые настройки активируются одним кликом мыши.
• Практически для всех имеющихся в современных двигателях датчиков заведены готовые настройки. Вам только нужно выбрать нужный из списка. Так же в ПО заведены настройки для всех имеющихся тестов: для анализа классической и распределенной системы зажигания, анализа эффективности (скрипт Шульгина), работы с датчиком разряжения и давления и т. д. (Это сбережёт ваше время, а также будет очень полезно начинающим пользователям).

Обзор мотор-тестера DIAMAG 2:
